全天候抽屜型防火呼吸閥QZF-89RQ型
- 品牌：???瑞奇閥門
- 型號：???QZF-89RQ
-
產品簡介：
QZF-89RQ瑞奇全天候防火呼吸閥主要是用來滿足儲罐大小呼吸的通氣與阻火要求安裝在儲存甲、乙、丙類液體的儲罐頂上，確保儲罐在超壓時免遭破壞，同時減小儲罐內介質的蒸發損耗。是集阻火器與呼吸閥為一體。它是石化儲罐必備安全設備，其最大優點是阻火呼吸性能好、重量輕、密封性能好、泄漏量小、耐腐蝕維修方便。
工作原理：
安裝在儲罐頂部，既有阻火功能又解決罐內正壓，負壓的氣體，使罐內的液體進出沒有受到阻礙，當外液體輸入罐內時有大量的氣體往外呼（稱正壓）。如罐內液體往外輸出時罐內必須從外空氣吸進罐內（稱負壓）。如停止工作時呼吸閥自動關閉不會把罐內液氣往外泄漏，使罐內的液體質量得到了有利的保障。
主要技術參數：
|
正壓 |
353Pa (36mmH2O) 980.7Pa(100mmH2O) |
|
負壓 |
294.2Pa(36mmH2O) |
零部件材料：
|
閥體材料 |
碳鋼WCB、不銹鋼304、316、鋁合金 |
|
正壓閥盤材料 |
不銹鋼304、316、鋁合金 |
|
負壓閥盤材料 |
不銹鋼304、316、四氟PTFE |
|
環境溫度 ℃ |
-30~60 |
QZF-89RQ全天候防火呼吸閥國標法蘭連接外形尺寸： GB、JB
|
規格 |
安裝尺寸 |
||||
|
D1 |
D |
L |
H |
N-d |
|
|
DN50 |
?110 |
?140 |
362 |
360 |
4×14 |
|
DN80 |
?170 |
?185 |
513 |
445 |
4×18 |
|
DN100 |
?170 |
?205 |
513 |
445 |
4×16 |
|
DN150 |
?225 |
?260 |
640 |
610 |
8×18 |
|
DN200 |
?280 |
?315 |
770 |
700 |
8×18 |
|
DN250 |
?335 |
?370 |
918 |
828 |
12×18 |
|
DN300 |
?395 |
?435 |
1050 |
910 |
12×23 |
QZF-89RQ全天候防火呼吸閥美標法蘭連接尺寸：ANSI、API、ASME 可供JIS標準
|
規格 |
安裝尺寸 |
||||
|
D1 |
D |
L |
H |
N-d |
|
|
2" |
120.5 |
152 |
362 |
360 |
4×14 |
|
3" |
152.5 |
190 |
513 |
445 |
4×18 |
|
4" |
190.5 |
229 |
513 |
445 |
4×16 |
|
6" |
241.5 |
254 |
640 |
610 |
8×18 |
|
8" |
298.5 |
343 |
770 |
700 |
8×18 |
|
10" |
362 |
406 |
918 |
828 |
12×18 |
|
12" |
483 |
432 |
1050 |
910 |
12×23 |

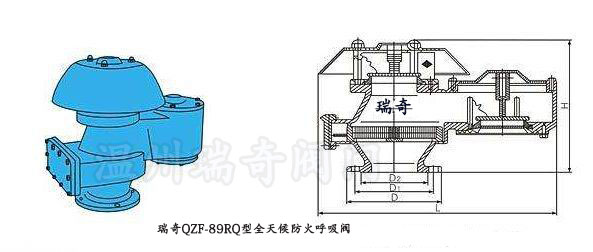

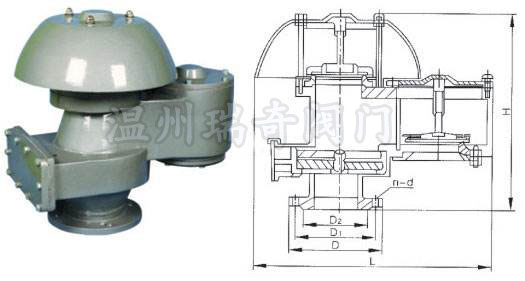

QZF-89RQ瑞奇接頭尺寸圖:

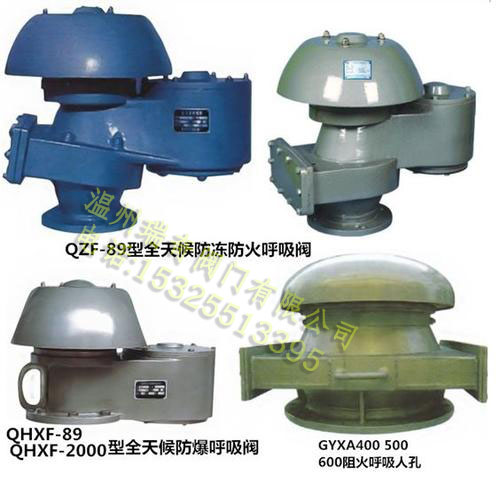

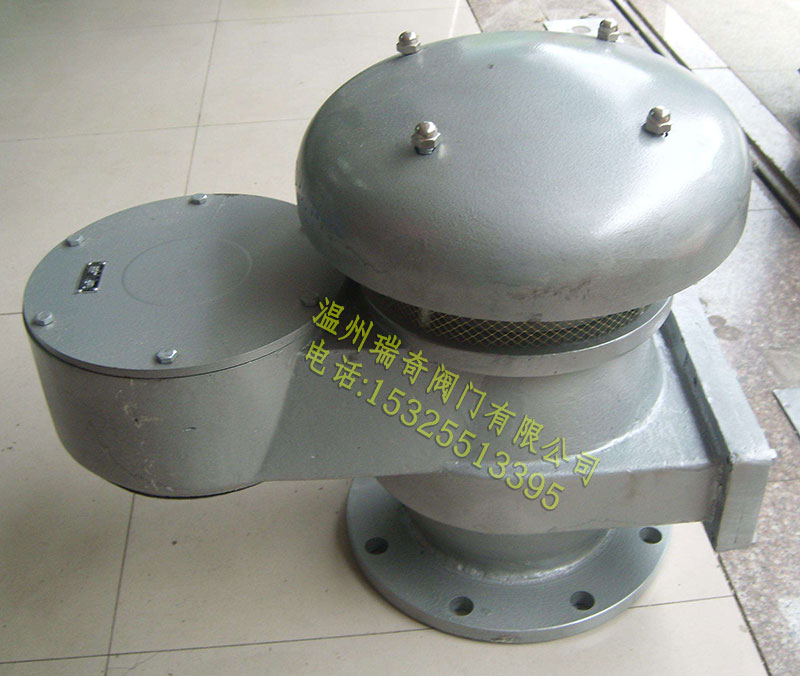

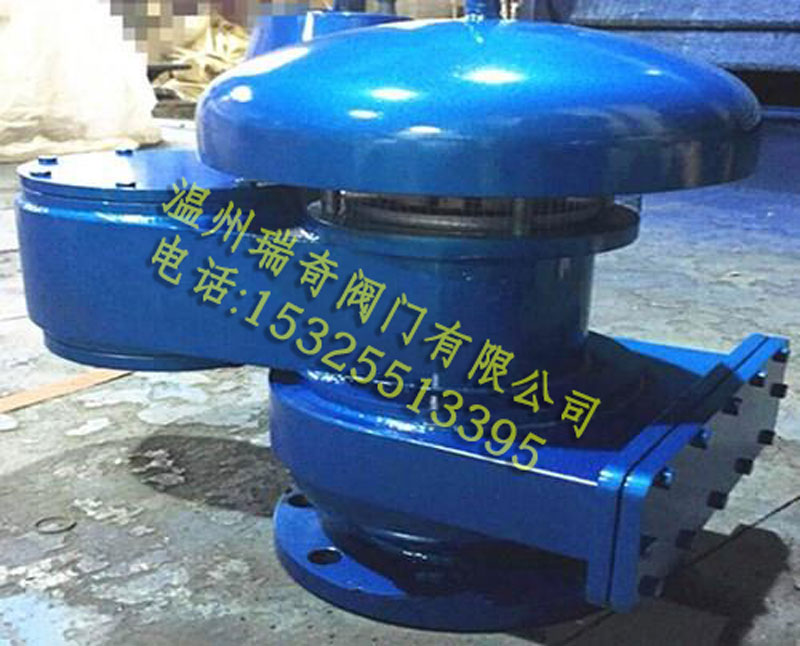

其他圖示:
