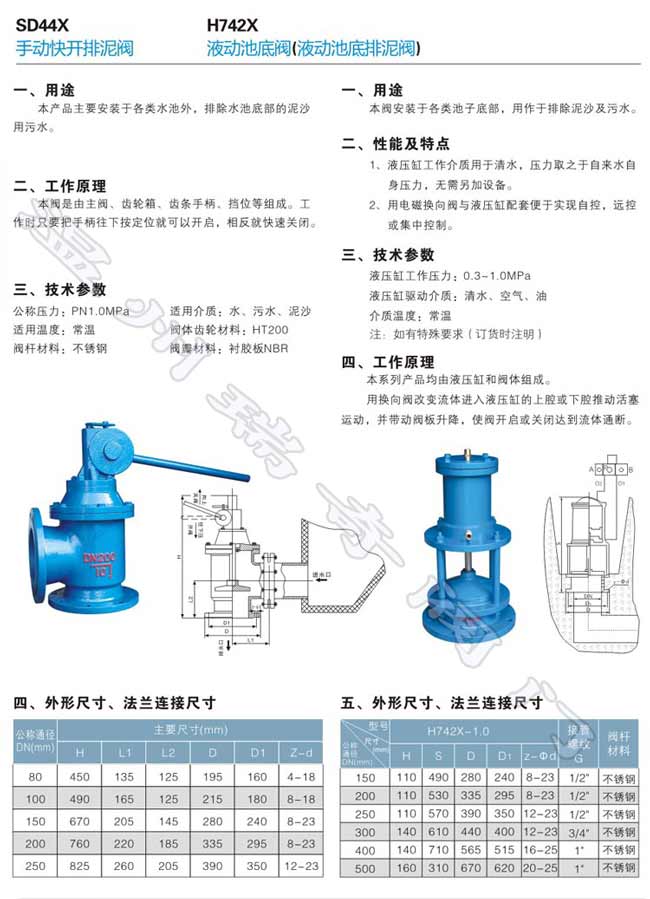

SD44X手動快開排泥閥
- 品牌：???瑞奇閥門
- 型號：???SD44X
-
一、用途:
安裝在各類沉淀池的底部壁外，用以排除池底的泥沙及污物。
二、特點：
1、采用手動控制傳動機構,無運動磨損;
2、閥瓣與閥座密封面采用錐形設計，閥瓣與閥座為軟密封,密封性能良好,無泄漏;
3、驅動介質壓力低,采用液力或氣動控制,操作方便.
三、主要技術參數(shù)：
|
型號 |
公稱壓力PN(Mpa) |
殼體試驗壓力 (Mpa) |
適用介質 |
介質溫度 |
|
SD44X |
1.0
1.6 |
1.5
2.4 |
水、污水、泥漿水 |
0～80℃ |
四、工作原理:
本產(chǎn)品由手動控制裝置和角式閥體組成.當手柄向下（由A至B）給壓力時,使閥瓣打開（即排泥閥打開）,與此同時可用手動裝置頂上的一個定位滑塊和螺栓來固定其位置;當手柄無壓力時,使閥瓣關閉即排泥閥關閉.

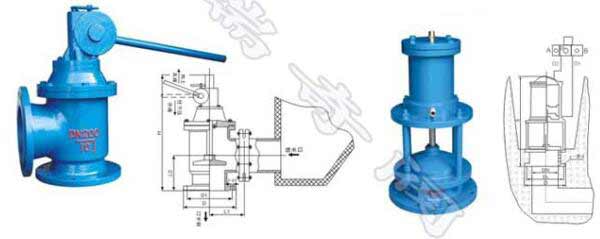

五、典型安裝示意圖:
六、主要外形尺寸(法蘭連接尺寸按GB/T17241.6的規(guī)定):
9
定位螺絲
35#
8
可旋轉滑動定位塊
Q235
7
聯(lián)接螺栓
35#
6
手動裝置
碳鋼組合件
5
閥蓋
鑄鋼、鑄鐵
4
密封墊片
NBR
3
閥桿
2Cr13
2
閥瓣
Q235+
NBR
1
閥體
鑄鋼、鑄鐵
序號
零件名稱
材料
|
公稱通徑DN |
D |
D1 |
n-φd |
L |
L1 |
H |
|
50 |
165 |
125 |
4-19 |
115 |
84 |
225 |
|
100 |
215 |
180 |
8-19 |
160 |
120 |
326 |
|
150 |
285 |
240 |
8-23 |
190 |
150 |
500 |
|
200 |
340 |
295 |
8-23 |
225 |
190 |
530 |
|
250 |
390 |
350 |
12-23 |
260 |
220 |
636 |
|
300 |
440 |
400 |
12-23 |
280 |
260 |
693 |
|
350 |
500 |
460 |
16-23 |
315 |
300 |
780 |
|
400 |
565 |
515 |
16-28 |
340 |
340 |
1015 |
