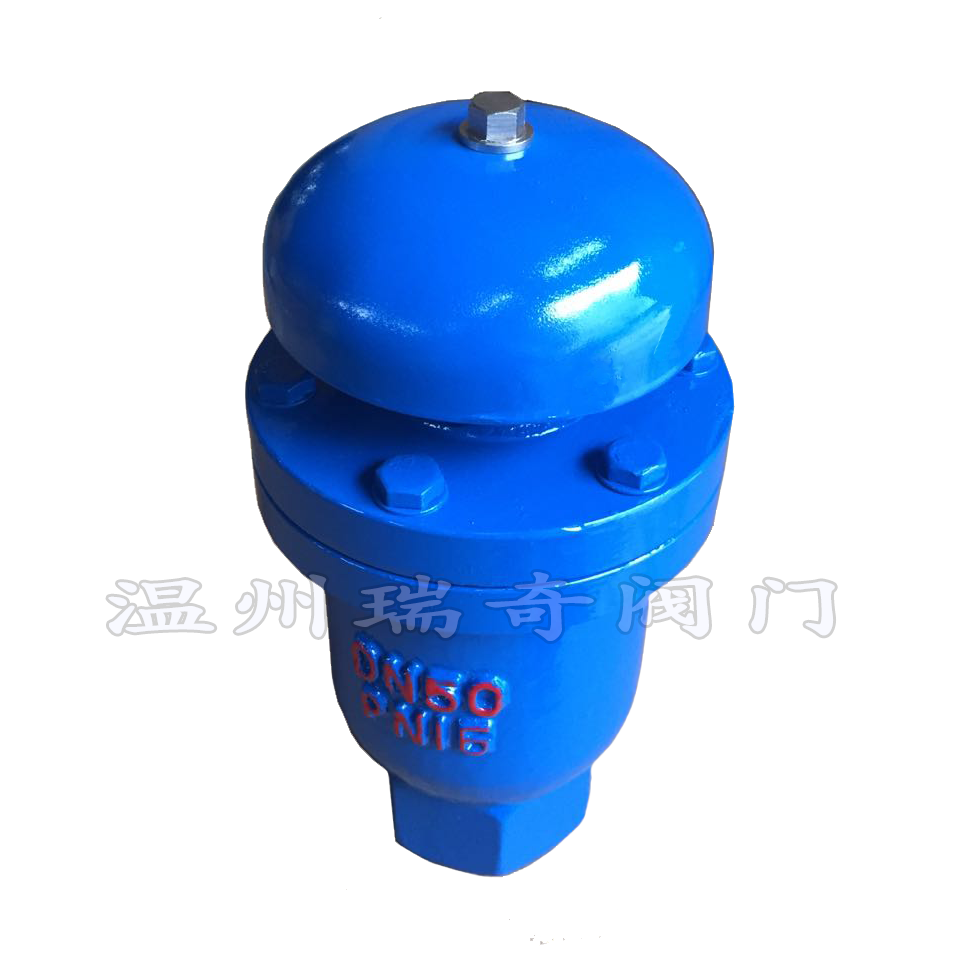

復合式內螺紋排氣閥
- 品牌：???瑞奇閥門
- 型號：???FSPG
-
復合式雙口排氣閥FSP安裝在輸水管道口，用來排除管道內的氣體，防止因集存氣體而影響正常輸水。當管道需要排空時，也可向管道內補入空氣，加速排水同事保護薄壁鋼管，不至于因真 空而變形。FSP-10復合式雙口排氣閥單浮球而起到浮球的作用，結構簡單，體積小重量輕，約為舊式雙口排氣閥的二分之一，排氣量大比舊式雙口排氣閥大一 倍。
一、復合式內螺紋排氣閥運行原理：
1、在無水無壓力情況下，浮子和閥瓣都降落在護筒里。當管道充水時，大量空氣從大排氣口排出。
2、空氣將近排盡時，水開始進入閥門內將浮子浮起，浮子又將閥瓣托上去，堵住大排氣口，制止水往外流出。
3、閥瓣堵住大排氣口以后，只要管道里的水和氣呈壓力狀態，閥瓣不會下落的。這時候如果管道里的空氣在排氣閥里積聚到一定量時，由于浮子的浮力減少而降落下來，空氣從導桿的小排氣孔排出去?？諝馀疟M后，浮子又上升堵住小排氣孔。
4、管道里產生負壓時，閥瓣和浮子都被吸落下來，從大排氣口大量補進空氣。
二、復合式內螺紋排氣閥性能參數：
|
公稱壓力 |
適用介質 |
介質溫度 |
||
|
試驗壓力 |
密封 |
1.5MPa |
水 |
≤80℃ |
|
強度 |
1.5MPa |
|||
|
工作壓力 |
1.0MPa |
|||
三、復合式內螺紋排氣閥連接尺寸：
|
公稱通徑 |
B |
H |
D2 |
螺栓 |
重量 |
|||
|
（DN） |
D1 |
d |
d1 |
N |
（KG） |
|||
|
80 |
211 |
360 |
211 |
160 |
16 |
18 |
8 |
29 |
|
100 |
233 |
360 |
238 |
180 |
16 |
18 |
8 |
36 |
|
150 |
406 |
415 |
290 |
240 |
20 |
22 |
8 |
60 |
